lunes, 12 de febrero de 2007

Tipos de Sockets y Slots para microprocesadores

Conectores para los micros

A lo largo de la historia de la informática se han usado varios métodos para conectar los microprocesadores a las placas base de tu PC. En este artículo vamos a definir dos de los que más se han usado y se siguen usando actualmente: Socket y Slot.Si concretamos un poco más, diremos que el formato Slot ya no se usa y los fabricantes de placas base y microprocesadores se han decantado (de nuevo) por el Socket. Pero veamos detenidamente cada uno de los conectores que se han desarrollado en los últimos años.

SOCKET

Este tipo de conectores se basan en lo que se llama zócalo ZIF, es decir, "Zero Insertion Force" ó "Fuerza de Inserción Cero", donde los procesadores pueden instalarse sin efectuar ninguna presión sobre ellos, facilitando mucho las cosas y sobre todo minimizando los riesgos.Socket es el nombre genérico; en realidad existen varios tipos de Sockets, que los repasaremos los más antiguos a los más modernos:

  • Socket 3: Permitían la inserción de un procesador de tipo 486 o de un procesador Pentium Overdrive.

  • Socket 7: Permitían la inserción de una amplia gama de procesadores, ya que permaneció en activo durante mucho tiempo. Este Socket era válido para instalar procesadores de Intel tipo Pentium, Pentium MMX, procesadores de AMD tipo K6, K6-2, etc, entre otros muchos.


  • Socket 8: Socket válido para el micro de Intel "Pentium Pro", muy famoso a pesar de su antiguedad ya que fué el primero que implementaba la caché dentro del encapsulado del micro y permitia la comunicación a la misma velocidad.
  • Socket 370 o PGA 370: Tipo de conector que usan los últimos procesadores Pentium III y Celeron de Intel. Por cierto, PGA significa "Pin Grid Array" o "Matriz de rejilla de contactos".

  • Socket 462 ó Socket A: Conector diseñado para la inserción de procesadores Athlon de AMD.

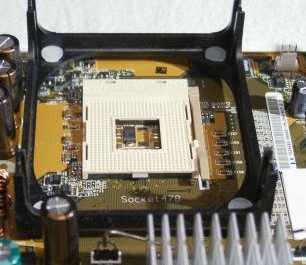

  • Socket 423 y 478: Ambos sockets corresponden al Pentium 4, sin embargo el segundo de ellos es el más moderno y admite frecuencias superiores a los 2 Ghz. También puede admitir los procesadores Celeron más recientes.



Sockets 775 , 939 , y 754

  • Socket 775
  • Socket 939



  • este socket para procesadores AMD

  • Socket 754



SLOT

Existen básicamente 3 tipos de Slot:

  • Slot A: En este conector iban instalados los antiguos procesadores Athlon de AMD.
  • Slot 1: A este conector le corresponden los procesadores Intel Pentium II y también los procesadores más antiguos Pentium III.
  • Slot 2: Este conector es más conocido a nivel de servidores de red, donde iba instalado el procesador Xeon.

Los 3 tipos de Slot son muy similares y pueden englobarse dentro de la siguiente imagen:




donde se aprecian también los orificios donde se instalaba un soporte para el microprocesador, el cual era tan alto y voluminoso que necesitaba sujeción extra:


Por último vemos un microprocesador Pentium II:





____________________________________________________

Artículos relacionados:
- Qué son y como funcionan los Microprocesadores. Las distintas generaciones.
- Como instalar o actualizar tu Microprocesador.

Fernando Fdez.WebmasterMundoPC.NET
- http://www.mundopc.net/

- http://www.trucoswindows.net/foro/topico-28684-tipos-de-sockets-y-slots-para-microprocesadores.html

- http://www.trucoswindows.net/foro/topico-15987-microprocesadores.html

- http://www.fento.com.mx/Foro/viewtopic.php?p=496&sid=73ec187122a50a2ca4b3da388dcd3435

- http://www.configurarequipos.com/doc350.html
